Marca: SCHNEIDER ELECTRIC
Ref. Fabricante: LC1D09P7X

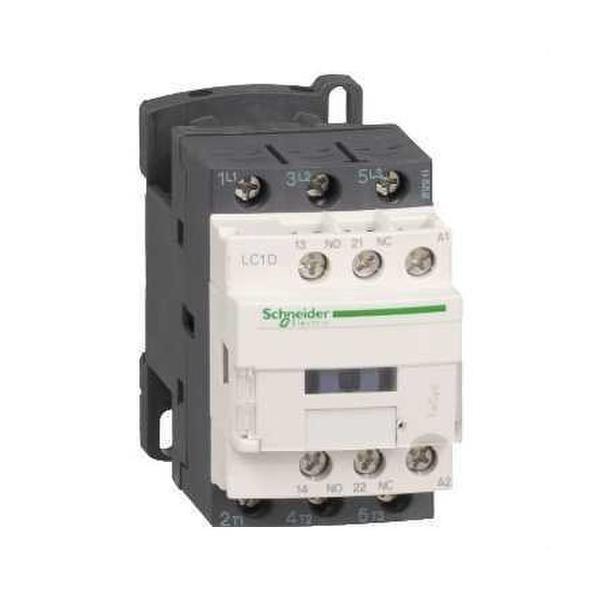

CONTACTOR 3P (3NA) 9A 230V AC
Contactor LC1D 3P AC-3 440 V 9 A bobina 230 V CA TeSys D. Carga resistiva. Categora de empleo AC-1/AC-3. Composicin de polos de contacto 3 NA. [Ue] tensin de funcionamiento nominal = 690 V CA 25.400 Hz para circuito de alimentacin = 300 V CCfor circuito de alimentacin. [Ie] intensidad de funcionamiento nominal 25 A (= 60 C) en = 440 V CA AC-1 para circuito de alimentacin 9 A (= 60 C) en = 440 V CA AC-3 para circuito de alimentacin. Potencia del motor en kW 4 kW en 380.400 V CA 50/60 Hz 2.2 kW en 220.230 V CA 50/60 Hz 5.5 kW en 500 V CA 50/60 Hz 5.5 kW en 660.690 V CA 50/60 Hz 4 kW en 415.440 V CA 50/60 Hz. Potencia del motor en CV 0.5 hp en 115 V CA 50/60 Hz 1 fase motores 1 hp en 230/240 V CA 50/60 Hz 1 fase motores 2 hp en 200/208 V CA 50/60 Hz 3 fases motores 2 hp en 230/240 V CA 50/60 Hz 3 fases motores 5 hp en 460/480 V CA 50/60 Hz 3 fases motores 7.5 hp en 575/600 V CA 50/60 Hz 3 fases motores. Tipo de circuito de control CA 50/60 Hz.
- Ref. Interna: TELLC1D09P7
- Marca: SCHNEIDER ELECTRIC
- Ref. Fabricante: LC1D09P7X
- Gama:
- Gtin: 3389110348903
- Código Grudilec: G0000419088
- Categoría: Electricidad / Aparellaje eléctrico / Contactores
| Tipo de tensión para la activación | CA |
| Versión modular | No |
| Intensidad de funcionamiento nominal Ie a CA-3, 400 V | 9A |
| Potencia de funcionamiento nominal en CA-3, 400 V | 4kW |
| Tipo de conexión del circuito de corriente principal | Conexión roscada |
| Intensidad de funcionamiento nominal Ie a CA-1, 400 V | 25A |
| Número de contactos principales como contacto normalmente abierto | 3 |
| Número de contactos auxiliares como contacto normalmente cerrado | 1 |
| Número de contactos auxiliares como contacto normalmente abierto | 1 |
| Tensión de alimentación de control nominal Us a CA 60HZ | 230V |
| Tensión de alimentación de control nominal Us a CA 50HZ | 230V |
| Potencia asignada de trabajo a AC-4, 400 V | 2.2kW |
| Marca | SCHNEIDER ELECTRIC |
